Piges de Jaugeage
Ce matériel est destiné à jauger les réservoirs, en particulier pour l’industrie pétrolière.

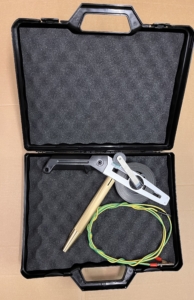

Nous proposons 2 modèles fournis avec mallette de transport :
- Classe I & II : lest en laiton de 600 gr relié au ruban par une vis en travers du lest et du ruban / poignée noire en plastique
- Classe S : lest en laiton de 700 gr relié au ruban par une vis en travers du lest et du ruban / poignée rouge en bois
Ces piges sont munies d’un dispositif de mise à la terre permettant au ruban d’être au même potentiel que la cuve et ainsi d’éviter toute décharge électrique en milieu explosif.
Homologué CEE Classe S, I & II.
Piges 10 m OU 20 m OU 30 m avec au choix :
- Ruban noir
- Ruban jaune
- Ruban jaune laqué polyamide
- Ruban inox (+ lest inox disponible en option)
Les piges peuvent être vendues avec un certificat COFRAC sur demande, et existent aussi en 50m
Tolérance des piges selon la classe de précision :
- Classe II : ± 2,3 mm pour une pige 10m, ± 4,3 mm pour une pige 20 m, ± 6,3 mm pour une pige 30m
- Classe I : ± 1,1 mm pour une pige 10m, ± 2,1 mm pour une pige 20 m, ± 3,1 mm pour une pige 30m
- Classe S : ± 1,5 mm pour une pige 30m
Ruban de ceinturage ou sonde à boucle en 50; 100; 200 mètres possibles sur demande.
PIGE COMPLETE RUBAN « GRAVÉ NOIR »
Ruban à division millimétrique, gravé par oxydation.
| REF. | LONG. | SECTION |
| PIG.7631 | 10M Classe II | 13 X 0,25mm |
| PIG.7632 | 20M Classe II | 13 X 0,25mm |
| PIG.7633 | 30M Classe II | 13 X 0,25mm |
| PIG.7731 | 10M Classe I | 13 X 0,25mm |
| PIG.7732 | 20M Classe I | 13 X 0,25mm |
| PIG.7733 | 30M Classe I | 13 X 0,25mm |
| PIG.7831 | 10M Classe S | 13 X 0,20mm |
| PIG.7832 | 20M Classe S | 13 X 0,20mm |
| PIG.7833 | 30M Classe S | 13 X 0,20mm |
PIGE COMPLETE RUBAN « LAQUE JAUNE »
Ruban à division millimétrique, laqué noir sur jaune.
| REF. | LONG. | SECTION |
| PIG.7641 | 10M Class II | 13 X 0,25mm |
| PIG.7642 | 20M Class II | 13 X 0,25mm |
| PIG.7841 | 10M Classe S | 13 X 0,20mm |
| PIG.7842 | 20M Classe S | 13 X 0,20mm |
| PIG.7843 | 30M Classe S | 13 X 0,20mm |
PIGE RUBAN « LAQUE JAUNE + POLYAMIDE »
Ruban à division millimétrique, laqué noir sur jaune recouvert d’un film polyamide.
| REF. | LONG. | SECTION |
| PIG.7651 | 10M Class II | 13 X 0,25mm |
| PIG.7652 | 20M Class II | 13 X 0,25mm |
| PIG.7851 | 10M Classe S | 13 X 0,40mm |
| PIG.7852 | 20M Classe S | 13 X 0,40mm |
| PIG.7853 | 30M Classe S | 13 X 0,40mm |
PIGE COMPLETE RUBAN « INOX »
Ruban à division millimétrique, Inox.
| REF. | LONG. | SECTION |
| PIG.7661 | 10M Class II | 13 X 0,25mm |
| PIG.7861 | 10M Classe S | 13 X 0,20mm |
| PIG.7862 | 20M Classe S | 13 X 0,20mm |
| PIG.7863 | 30M Classe S | 13 X 0,20mm |
| PIG.INO.1 | 10M Classe S + lest inox | 13 X 0,20mm |
| PIG.INO.2 | 20M Classe S + lest inox | 13 X 0,20mm |
| PIG.INO.3 | 30M Classe S + lest inox | 13 X 0,20mm |
RUBAN + LEST DE RECHANGE
| REF. | LONG. | ARTICLE | SECTION |
| PIG.76319 | 10M Classe II | Gravé noir | 13 X 0,25mm |
| PIG.76329 | 20M Classe II | Gravé noir | 13 X 0,25mm |
| PIG.77319.R | 10M Classe S | Gravé noir | 13 X 0,20mm |
| PIG.77329.R | 20M Classe S | Gravé noir | 13 X 0,20mm |
| PIG.77339.R | 30M Classe S | Gravé noir | 13 X 0,20mm |
| PIG.76419 | 10M Classe II | Laqué jaune | 13 X 0,25mm |
| PIG.77419.R | 10M Classe S | Laqué jaune | 13 X 0,20mm |
| PIG.77429.R | 20M Classe S | Laqué jaune | 13 X 0,20mm |
| PIG.77439.R | 30M Classe S | Laqué jaune | 13 X 0,20mm |
| PIG.77519.R | 10M Classe S | Laqué jaune + Polyamide | 13 X 0,40mm |
| PIG.77529.R | 20M Classe S | Laqué jaune + Polyamide | 13 X 0,40mm |
| PIG.77539.R | 30M Classe S | Laqué jaune + Polyamide | 13 X 0,40mm |
| PIG.76629 | 20M Classe II | Inox | 13 X 0,25mm |
| PIG.77619.R | 10M Classe S | Inox | 13 X 0,20mm |
| PIG.77629.R | 20M Classe S | Inox | 13 X 0,20mm |
| PIG.77639.R | 30M Classe S | Inox | 13 X 0,20mm |
Pige classe S
Pige classe I & II
